【防裂貼產(chǎn)品概述】

防裂貼（又稱抗裂貼）是由瀝青基的高分子聚合物、高強抗拉胎基、耐高溫并與瀝青相容的高強織物復(fù)合而成。將其貼于產(chǎn)生裂縫或剝落的瀝青混泥土面，能減少并阻隔其作用于路面的溫縮應(yīng)力，因此也減少了裂縫反射穿過面層的趨勢，鋪設(shè)與路面因其將基層與上部磨耗層隔離開來，從而使上面層免受多向位移及剪切應(yīng)力的影響，用于公路、橋梁、機場等。

【防裂貼特性】

抗裂貼具有自粘性的層間抗裂、防水材料。這種結(jié)構(gòu)是將現(xiàn)在公路上單獨使用土工合成材料、應(yīng)力吸收層材料等幾種防裂、防水措施的有機結(jié)合，是當(dāng)前公路層間抗裂、防水材料的優(yōu)化組合升級產(chǎn)品。

抗裂貼主要用于高速公路、一般公路及城市道路路面基層的新建和養(yǎng)護工程。具有很高的抗拉強度，很好的韌性和表面黏度，適用于路面基層，可防止由于溫度影響及垂直荷載引起的裂縫反射到面層。

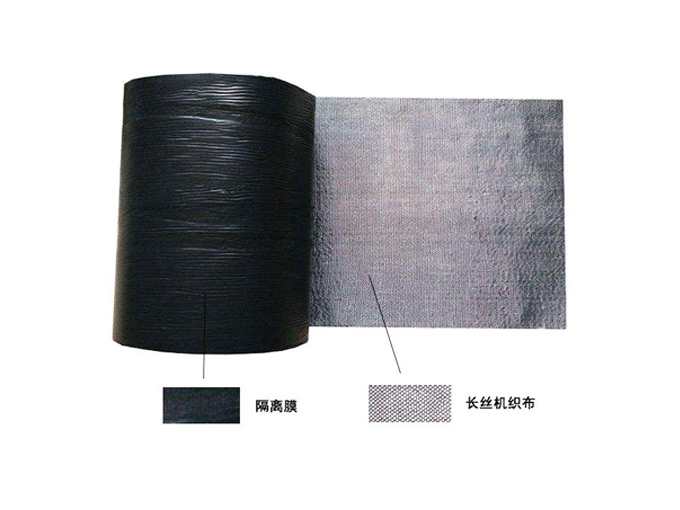

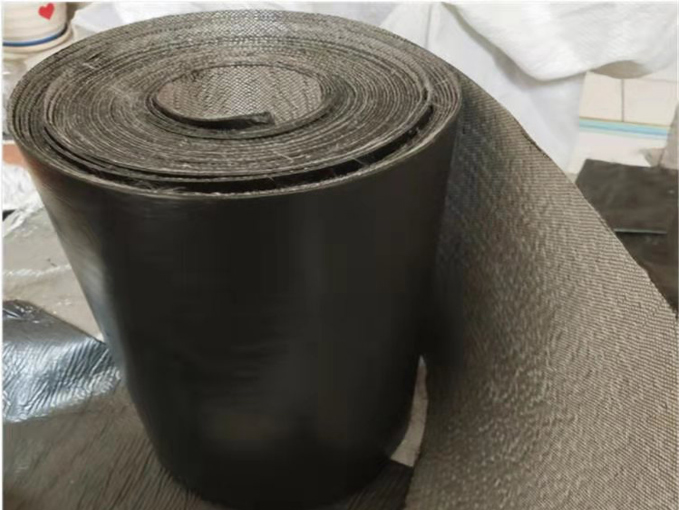

抗裂貼具有合理的多層結(jié)構(gòu)(2.0mm厚)

在鋪設(shè)熱瀝青混合料時，最上層的高強度耐高溫織物不會發(fā)生高溫變形，確保能夠形成局部高強瀝青混合料結(jié)構(gòu)層；上涂層高聚物熱熔后從織物的縫隙中滲出，與瀝青混合料粘結(jié)非常好；下涂層有足夠量的高聚物在熔化后填充基面的坑洼，增強了與基面的粘結(jié)力，下涂層和胎基的穩(wěn)定性確保形成一層厚度相對均勻的復(fù)合夾層，起到抗裂防水的要求。

【防裂貼作用】

加筋作用

抗裂貼表面的高強度耐高溫織物具有較大抗拉強度，能有效抵抗層間裂縫處拉應(yīng)力，限制裂縫寬度發(fā)展，起到了加筋的作用，提高了瀝青路面局部結(jié)構(gòu)層的抗拉強度。

消能緩沖作用

抗裂貼中的聚合物是具有一定粘彈性的材料，并有良好的低溫柔韌性，鋪設(shè)在瀝青路面層間，相當(dāng)于設(shè)置了在一定的低溫條件下也具有良好粘彈性的復(fù)合層，裂縫處的拉應(yīng)力通過良好粘彈性復(fù)合層的擴展并逐漸衰減到更寬范圍，能起到吸收拉伸能量的作用。

隔水防滲作用

抗裂貼鋪設(shè)在層間裂縫表面，形成一個完整的隔水防滲層，可隔斷雨雪水下滲路徑，從而減少路面水損害。

自粘性能

該產(chǎn)品具有自粘性，施工很方便，揭去隔離膜后直接粘結(jié)到裂縫部位，采用小型壓實設(shè)備穩(wěn)壓后，與路面粘結(jié)更加牢固，無推移，能夠滿足上層瀝青混合料攤鋪施工要求。

將抗裂貼貼于產(chǎn)生裂縫或剝落的瀝青混凝土面，能減少并阻隔其作用于路面的溫縮應(yīng)力，因此也減少了裂縫反射穿過面層的趨勢，鋪設(shè)與路面因其將基層與上部磨耗層隔離開來，從而使上面層免受多向位移及剪切應(yīng)力的影響，用于公路、橋梁、機場。

【防裂貼施工方法】

1、環(huán)境要求與尺寸選擇

（1）應(yīng)在表層溫度等于或大于２１℃的條件下使用。

（2）如表層溫度低于２１℃，建議使用溫火烤防裂貼的膠面，注意不得過烤，膠面熔化即可。

（3）寬度選擇結(jié)合裂縫的走向與具體形態(tài)，一般為24、33、48、98cm等。

2、基層橫向裂縫表面處理

（1）必須將基層橫向裂縫表面的灰塵和水等雜物清除，保持表面干燥清潔。

（2）對于基層表面的凸起物，必須進行清理或找平處理至平整。

3、鋪設(shè)防裂貼

    將隔離膜（紙）揭開，在鋪設(shè)時應(yīng)將成卷材料拉緊，保持防裂貼平整、不起皺、不翹邊，鋪設(shè)防裂貼后用膠輪滾筒至少滾壓3遍。

4、其他要求與說明

（1）防裂貼被正確鋪設(shè)后，應(yīng)緊密結(jié)合上面層的施工，避免受潮和雨淋。鋪設(shè)完成后，上面層鋪設(shè)間隔時間不應(yīng)超過24h。

（2）鋪設(shè)防裂貼后，可以按熱瀝青混合料的施工規(guī)范灑布乳化瀝青等粘層油，為防止車輛或攤鋪機粘結(jié)防裂貼，可在防裂貼上撒些細粒碎石或混合料等。

（3）在防裂貼上鋪設(shè)熱瀝青混合料的厚度應(yīng)大于40mm。

（4）在壓實過程中，應(yīng)將壓路機調(diào)整到低振幅和高頻率的位置，如果壓路機振幅過大，可能會在防裂貼位置出現(xiàn)少量剝落。

（5）針對基層承載能力狀況總體較好的基層縱向裂縫，對銑刨段落全長基層表面滿鋪防裂貼進行處理，一方面防止了水的滲入，另一方面節(jié)省了養(yǎng)護經(jīng)費。
